Cara Kerja Temperature Transmitter

 Temperature Transmitter

Adalah alat yang digunakan untuk mengirimkan sinyal hasil pengukuran suhu dari sensor untuk dikirimkan ke temperature control atau temperature indicator. Sinyal dari sensor diubah oleh controller di transmitter menjadi sinyal 4-20 mA. Sinyal ini selanjutnya diolah melalui I/O controller ke system yang memerlukan

Sensor Transmitter

Perangkat  sensor ini merupakan bagian yang kontak secara langsung dengan media yang akan diukur.

Ada 2 jenis sensor :

 1.  RTD ( Resistance Temperature Detector )

 2.   TC ( Thermocouple )

RTD ( Resistance Temperature Detector )

Cara kerjanya berdasarkan resistansi bahan yang berubah karena suhu

 Misal :     PT 100 ( RTD yang terbuat dari bahan platinum dengan referensi

                 100 ohm =  0 derajat celcius.

THERMOCOUPLES

Cara kerjanya berdasarkan 2 buah kawat konduktor berbeda bahan yang ujungnya

disatukan. Kawat kesatu sebagai referensi dan kawat kedua sebagai sensor suhu.

Perbedaan  ini menyebabkan beda tegangan tergantung besarnya suhu.

 Misal :       TC type K, type T, type J

                    Type K memiliki range pengukuran ( - 260 s/d 1200   ° C )

                     Aplikasi : Ruang Boiler, Super heater, High Temperature steam

Gambar berikut adalah bagan bagian detil dari RTD

Tabel berikut menunjukkan data spesifikasi dari Temperature Transmitter.

data Tersebut memperlihatkan mulai dari standard yangdipakai, jenis sinyal yang digunakan, enclosure class, zone area proteksi, jenis tegangan yang digunakan, power supply, material yang digunakan, dan sebagainya.

Berikutnya adalah contoh penerapan yang digunakan untuk mengukur suhu fluida yang disimpam didalam Tangki.

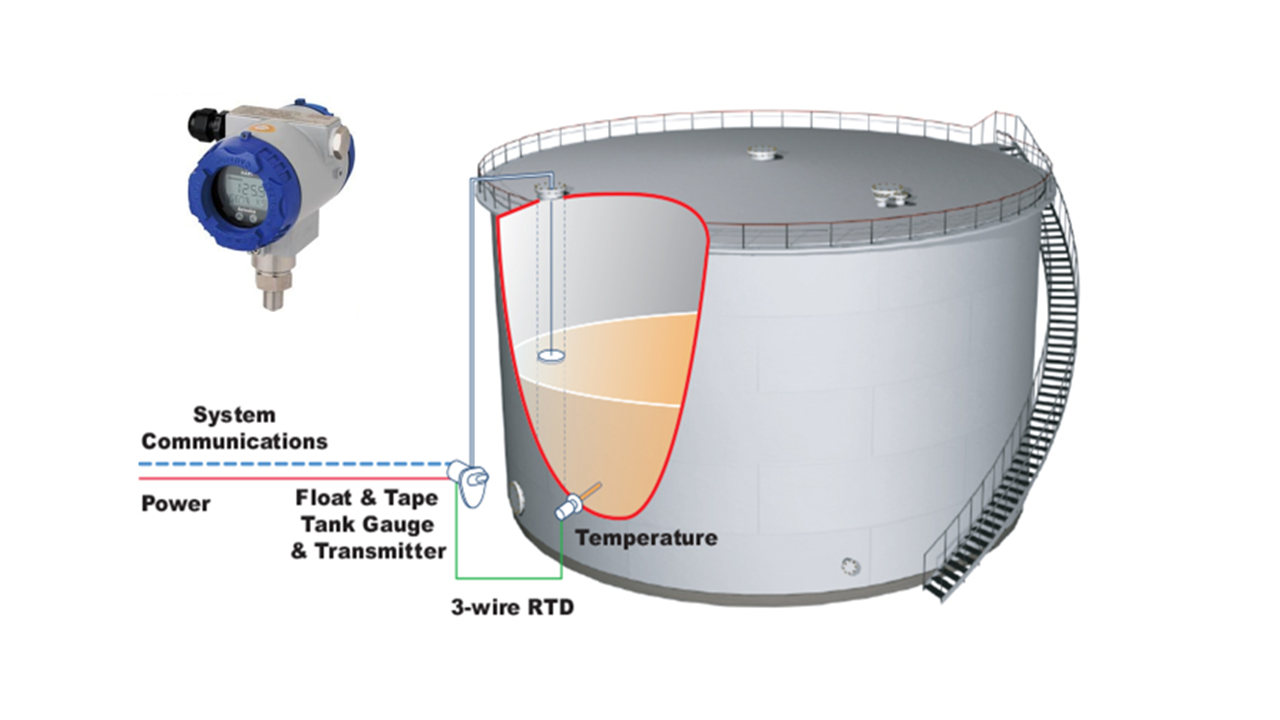

Gambar dibawah adalah penerapan yang lebih lengkap disertai pengukuran level suatu fluida pada suatu Tangki.

Uraian yang lebih lengkap lagi akan kita bahas pada kesempatan lain , apakah yang dimaksud dengan ATG ( Automatic Tank Gauging ).
