kabel listrik Terdiri dari berbagai model, masing-masing kabel memiliki kelebihan dan fungsi tersendiri disesuaikan menurut kebutuhan.
Tiap jenis kabel memiliki informasi mengenai :
- Bahan material ( bahan isolasi, bahan konduktor )
- Ukuran kabel
- Tegangan nominal ( tegangan rendah,menengah dan tinggi )
- Jumlah wire ( single core ,multi core )
Dari segi Fungsi ,kabel ada 2 jenis :
- Kabel Power ( kabel yang dilewati arus utama ke beban )
- Kabel Control ( kabel untuk control peralatan , misal control star delta)
Berikut berbagai jenis kabel listrik yang bisa dipilih sesuai dengan kebutuhannya.
Kabel NYA
Kabel jenis NYA adalah kabel dengan inti yang terbuat dari bahan tembaga tunggal dan dilapisi bahan isolator PVC satu lapis. Kabel jenis ini biasanya digunakan untuk instalasi di perumahan dan instalasi kabel udara. Jika Anda ingin menggunakan kabel NYA, sebaiknya dilengkapi dengan pelindung seperti pipa PVC.
N : Kabel inti tembaga.
Y : Isolasi PVC
A : Kabel Tunggal
Kable NYM
Sering digunakan di rumah dan gedung, dengan inti kabel yang terdiri dari satu sampai empat inti dan dilengkapi dengan lapisan isolasi PVC. Bahan isolasi ini membuat kabel bisa digunakan di daerah kering ataupun basah, dan memiliki tingkat keamanan yang cukup baik.
N : Kabel inti tembaga
Y : Isolasi PVC
M : Isolasi kabel lebih dari satu ( multi core )

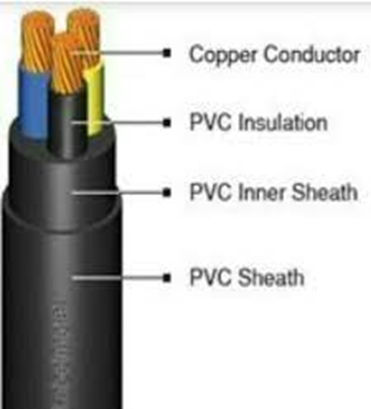

Kabel NYY
Jenis kabel ini memiliki inti tembaga berisolasi PVC. Kabel jenis NYY dibuat untuk instalasi tetap yang ditanam di dalam tanah, atau kondisi di lingkungan terbuka dengan tambahan perlindungan seperti duct, pipa PVC, atau pipa besi. Yang perlu Anda ketahui, bahan isolator pada kabel ini memiliki konstruksi yang lebih kuat sehingga harganya lebih mahal. Selain itu, bahan isolator pada kabel jenis NYY biasanya dilengkapi dengan anti gigitan tikus.
N : Kabel inti tembaga
Y : Isolasi PVC
Y : Selubung luar isolasi PVC
Kabel NYAF
adalah kabel jenis fleksibel dengan penghantar tembaga serabut berisolasi PVC. Kabel NYAF ini dipakai untuk instalasi panel yang membutuhkan fleksibilitas tinggi.
N : Kabel inti tembaga
Y : Isolasi PVC
A : Kabel tunggal
F : Penghantar kawat halus (Serabut)
KABEL YSLY
kabel control multicore terbuat dari konduktor tembaga serabut dan fleksibel.
Kabel NYMHY
Jenis kabel ini memiliki lebih dari satu inti tembaga berserabut dengan bahan isolasi terluar berupa PVC. Kabel ini juga sering dipakai untuk instalasi listrik skala rumah tangga di bawah 900 watt. Kabel NYMHY terdiri dari tiga bagian, yakni bagian konduktor, isolator bagian dalam, dan pelindung luar yang juga terbuat dari bahan isolator.
N : Kabel inti tembaga
Y : Isolasi PVC
M : inti kabel lebih dari satu
H : kabel fleksibel atau berserabut
Y : selubung luar isolasi PVC
Kabel BC
Kabel BC atau bare core adalah kabel yang tidak memiliki lapisan isolator, sehingga lebih sering digunakan pada instalasi penangkal petir dan dalam instalasi grounding. Namun, penggunaan kabel BC disarankan menggunakan bahan pelindung seperti pipa PVC.
Kabel NYRGBY/NYFGBF/NYBY
Jenis kabel ini memiliki satu inti tembaga atau lebih dengan bahan isolator PVC, memiliki pelindung kawat baja bulat dan lilitan plat baja, serta memiliki bahan isolasi PVC di bagian terluar. Kabel ini dibuat untuk tahan ditanam di dalam tanah tanpa perlu bahan tambahan sebagai pelindung. Namun, untuk instalasi kabel yang ditanam di bawah jalan raya, tetap diperlukan pipa PVC sebagai pelindung.
N : Kabel inti tembaga
Y : Isolasi PVC
R : Pelindung kawat baja bulat
Gb : Dililit plat baja
Y :Isolasi PVC
Kabel ACSR ( Aluminium Conductor Steel-Reinforced )
kabel yang terbuat dari alumunium dengan inti kawat baja . Dipakai untuk keperluan tegangan menengah dan tinggi . Kabel ini tidak memiliki lapisan isolator, dengan tujuan agar kabel inti utama dapat segera menurunkan suhunya saat menghantarkan arus yang begitu besar.
Kabel N2XY
Kabel jenis standar dengan jenis satu inti tunggal tembaga atau aluminium dengan campuran semi konduktor dengan isolasi PVC dan berselubung PVC. Biasanya untuk pemakaian tegangan menengah
