Cara Menghitung Kapasitas Trafo

Trafo atau Transformer adalah perangkat listrik yang digunakan untuk merubah tegangan dan arus dalam suatu rangkaian atau instalasi, dengan tidak mempengaruhi daya listrik total. Dengan kata lain merubah listrik bertegangan tinggi dengan arus kecil yang kemudian diubah menjadi listrik bertegangan rendah dengan arus besar, atau sebaliknya.

Jadi ada trafo Step Up  untuk menaikkan tegangan dan Trafo Step Down untuk menurunkan tegangan.

Fungsi Trafo juga bermacam macam, Trafo daya yang banyak dipakai di sistem pembangkit, gardu induk ,dan distribusi. Trafo untuk keperluan sistem proteksi , pengukuran dan laian lain.



Gambar diatas menunjukkan jenis trafo daya atau distribusi yang digunakan untuk menurunkan tegangan dari 20 KV ke tegangan 380 / 220 Volt

Faktor factor yang perlu diperhitungkan dalam Perencanaan perhitungan kapasitas trafo  :

1.  Memperhitungkan power factor dari beban yang ada.

2. Pembebanan trafo sebaiknya 80% dari kapasitas terpasang trafo

3. Menghitung beban puncak / total

4. Pertimbangkan beban yang bertambah dalam 5 tahun kedepan,  misal 6 % dari beban saat ini.

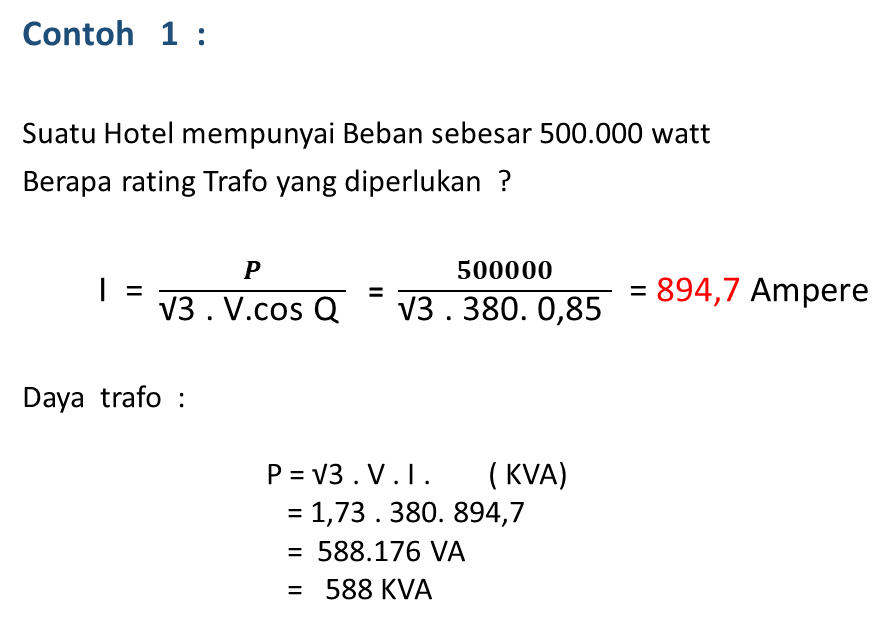

Berikut adalah contoh perhitungan dalam menentukan kapasitas Trafo  :

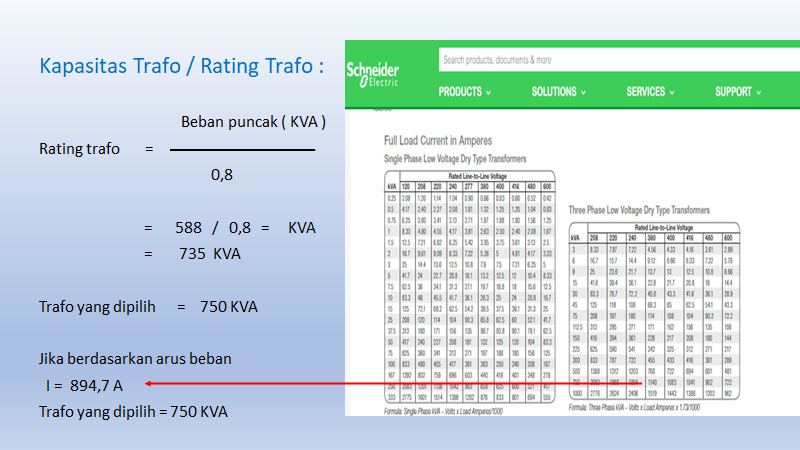

Jadi Kapasitas Trafo adalah :

Rating trafo     =   Beban puncak (KVA) / 0,8

                 =   588   /   0,8

                 =   735  KVA

Selanjutnya akan kita pilih kapasitas yang sesuai dan tersedia dipasaran

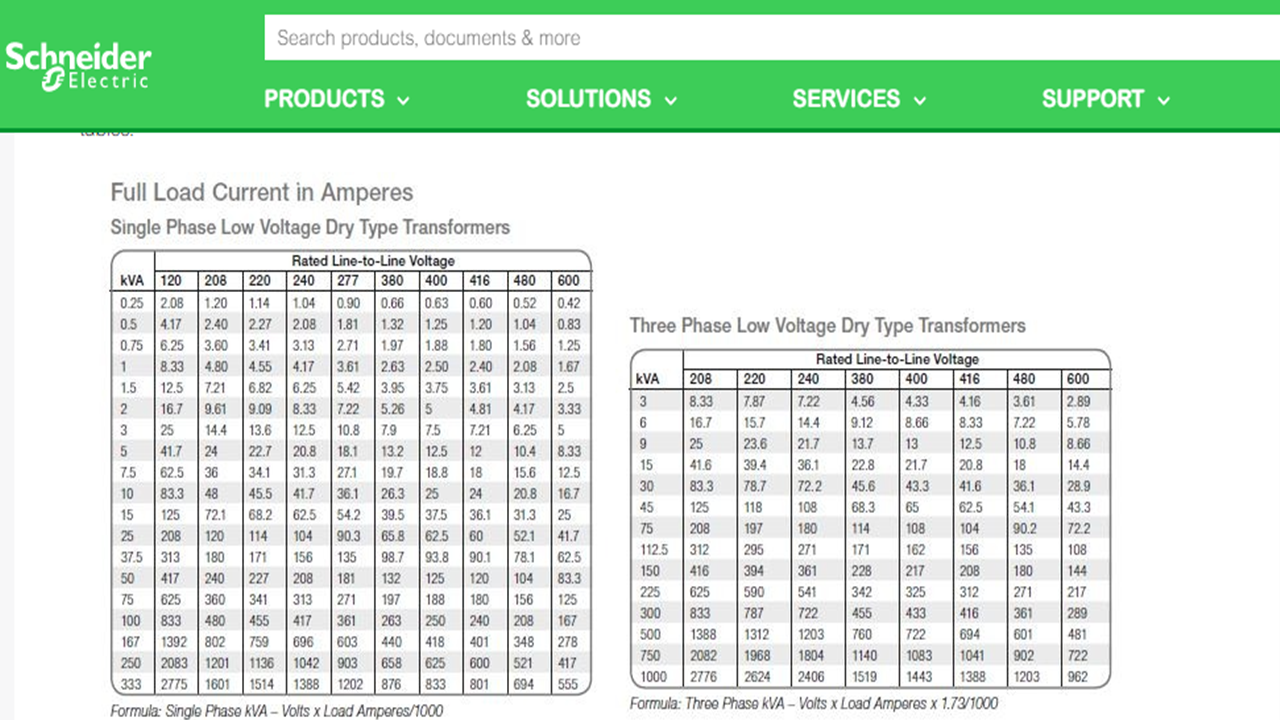

Tabel diatas memperlihatkan tabel berbagai kapasitas trafo beserta tegangannya yang diambil dari produl Schneider sebagai contoh saja.

Dari perhitungan contoh diatas , trafo yang dipilih berdasarkan kapasitas yang tersedia dipasaran adalah 750 KVA.

Kalau kita mengacu memilih trafo berdasarkan arus yang mengalir sesuai perhitungan diatas adalah sebesar 894,7 Ampere.

Dari tabel diatas bila kita memilih kapasitas trafo berdasarka arus , kita pilih arus 1140 Ampere , seperti yang ditunjukkan dalam tanda panah. kapasitas  trafo tersebut yang dipih adalah 750 KVA.

Jadi hasilnya sama .

Demikian tulisan singkat dari cara menghitung kapasitas trafo , semoga bermanfaat.
