Menghitung kerugian Arus Bocor

Arus Bocor Pada Kabel

Arus bocor merupakan arus yang mengalir menembus atau melalui permukaan isolasi. Isolasi berfungsi untuk memisahkan secara elektrik dua buah penghantar atau lebih yang saling berdekatan, sehingga tidak terjadi kebocoran arus.

Penyebab mengalirnya arus bocor karena umur instalasi yang sudah tua, sehingga kekuatan dielektrik kabel atau isolasi kabel yang  menurun  , akibatnya bila menyentuh bodi peralatan,  menyebabkan bodi peralatan  tersebut bertegangan dan tentu saja membahayakan.

Kebocoran sering terjadi pada peralatan  seperti peralatan kulkas , pompa air dan computer PC.

Pada gambar diatas menunjukkan wiring instalasi dari Kwh Meter Prabayar.

Terdapat 5 terminal , dimana terminal No 1 temapt arus fasa masuk dan keluar lewat terminal 2 menuju MCB . dari sini saluran keluar menuju instalasi beban yang digunakan pada rumah tersebut. Arus kembali menuju terminal No 5 sebagai saluran Netral , selanjutnya kembali ke terminal No 4 menuju ke sumber sebagai arus Netral.

Terminal No 3 digunakan sebagai arde yang terhubung ke batang arde yang ditanahkan.

Ip adalah arus phase dan In adalah arus Netral.

Bila nilai arus phase sama dengan arus netral artinya instalasi tersebut dalam kondisi normal.

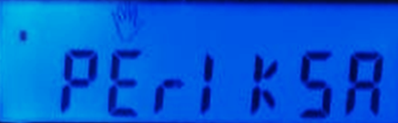

KWH Meter lama , apabila ada Grounding yg bergabung Netral pada Instalasi Pelanggan, Meter akan timbul

Setelah timbul PErIkSA, pelanggan tidak bisa memasukkan Credit Token

KWH Meter Prabayar Produksi mulai tahun  2018,  PLN meluncukan Fitur baru pada Listrik prabayar dengan  Fitur ..

Tulisan gndCEk dan gambar TANGAN disebabkan Oleh Grounding yang bergabung dengan Netral pada Instalasi pelanggan yang menyebabkan arus yang mengalir disaluran Fasa (Ip) lebih kecil dari Arus yang mengalir  disaluran Netral  (In)

                                      Ip < In

 kondisi ini tidak menimbulkan tulisan Periksa, pelanggan masih bisa memasukkan token dan tidak perlu menggunakan code Clear Tamper

Tulisan INSCEk dan gambar TANGAN disebabkan Oleh Grounding yang bergabung dengan Netral pada Instalasi pelanggan yang menyebabkan arus yang mengalir disaluran Fasa (Ip) lebih besar dari Arus yang mengalir  disaluran Netral  (In)

                                      Ip > In

kondisi ini tidak menimbulkan tulisan Periksa, pelanggan masih bisa memasukkan token dan tidak perlu menggunakan code Clear Tamper

CLEAR TAMPER

Token Clear Tamper adalah Token untuk menghilangkan status PERIKSA  pd kWh Meter. Token Clear Tamper terdiri dari 20 digit

TEST KEBOCORAN    :

OFF kan MCB , tekan 44 lalu Enter

Display muncul angka 000

Artinya tidak ada kebocoran arus . Bila muncul angka berarti ada kebocoran arus.

Rumus Menghitung besaran arus bocor :

P = V . I . cos phi

I  =   P / V. cos phi

WH = V . I . 1 jam

Contoh Hitungan  Arus Bocor :

Berapa kerugian akibat arus bocor dalam sebulan ?

Misalkan arus bocor yang muncul sebesar  20 mA , dan terdapat 10 titik bocor.

P =  V . I . Cos phi             P = daya  ( watt)

   =  220 .  0,02 . 0,85

   =  3,74  watt

Dalam satuan Kwh    =  ( 3,74 . 1 )  /  1000  =  0,00374 Kwh



Bila Tarif listrik per Kwh = Rp 1.444

Maka kerugian arus bocor dalam sebulan  :

=  0,00374 x Rp 1.444 x 24 x 30

=   Rp 3.888   per titik bocor.

Bila dalam instalasi rumah tersebut terdapat 10 titik bocor, tinggal mengalikan 10 kali , hasilnya Rp 38.880 perbulan.

Demikian materi untuk menghitung kerugian arus bocor , semoga bermanfaat.
