Perbedaan Phase Netral dan Ground

Phase netral dan Ground adalah istilah yang digunakan untuk membedakan fungsi kabel pada instalasi listrik. kabel phase netral dan ground selalu digunakan  pada instalasi.  Khusus kabel ground dipasang pada instalasi stop kontak yang menyambung ke bodi peralatan.

Bila kita salah memasang kabel kabel tersebut,  instalasi tidak akan berfungsi dan bisa menyebabkan konsleting listrik.

Phase

Adalah saluran yang mengandung tegangan / arus listrik.

Bila dicek dengan testpen akan menyala. Ada 2 sistem pada phase :

Sistem 1 phase

System 3 phase

Netral

Adalah saluran bertegangan mendekati nol sebagai referensi atau sebagai saluran arus balik menuju ke sumber tegangan. bila dicek dengan testpen, lampu testpen tidak akan menyala.

Grounding

Berfungsi sebagai penghantar saat terjadi konsleting atau kebocoran arus listrik pada bodi peralatan ke bumi.

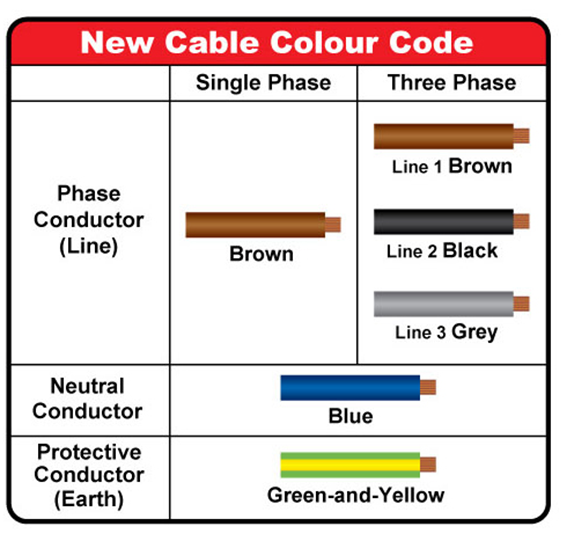

Pada gambar diatas menunjukkan warna label dari masing masing penghantar.

Kabel phase untuk 1 phase berwarna coklat. bila menggunakan sistem 3 phase , memiliki warna warna yang berbeda untuk masing masing phasenya. Untuk jalur 1 berwarna coklat, jalur 2 berwarna hitam, jalur3 berwarna abu abu.

Warna penghantar Netral adalah biru, sedangkan warna kabel ground adalah hijau-kuning.

Warna warna ini berdasarkan standard IEC dan standard PUIL 2011.

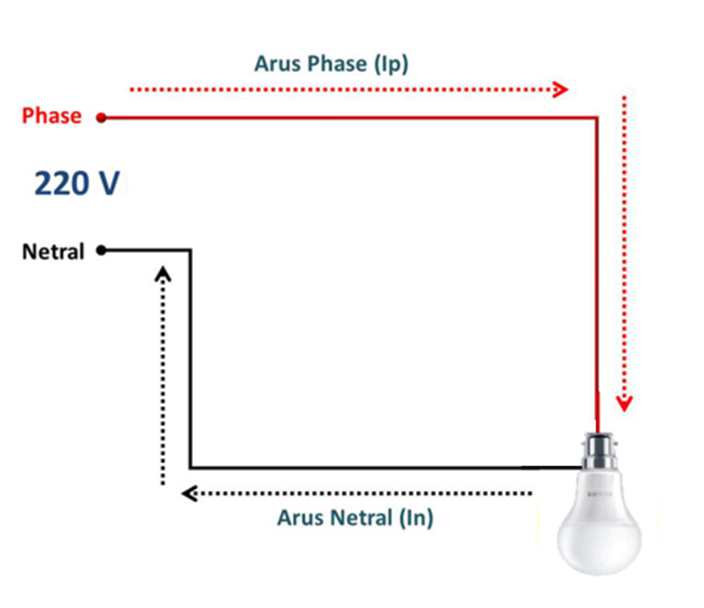

Pada gambar dibawah menjelaskan sistem 1 phase . Tegangan 220 Volt sebagai sumber tegangan , arus keluar leawt penghantar phase menuju ke beban peralatan dan kembali ke sumbernya melewati saluran netral.

Untuk sistem 1 phase, besar arus yang mengalir di saluran phase besarnya samadengan arus yang mengalir di saluran netral.

Gambar dibawah menunjukkan sistem listri 3 phase. Sumber listrik 3 phase mengalir dari generator atau dari sekunder trafo distribusi menuju ke pelanggan yang menggunakan listrik 3 phase. Disini diperlihatkan kwh meter 3 phase . Perbedaan dari sistem 3 phase dan 1 phase adalah besarnya arus netral pada sistem 1 phase sama dengan arus phase. Bila pada sistem 3 phase , besarnya arus netral adalah  Nol, dengan catatan kondisi bebannya seimbang antara beban di phase R , phase S dan phase T.

Gambar dibawah menjelaskan posisi saluran phase netral dan ground di KWH meter dalam hal ini kwh prabayar.

Saluran phase masuk ke terminal 1 dan keluar lewat terminal 2 menuju MCB dan keluar menuju ke instalasi didalam rumah. Saluran Netral masuk lewat terminal 4 dan keluar lewat terminal 5 , menuju ke instalasi didalam rumah.

kabel grounding dihubungkan ke terminal no 3 menuju ke batang grounding yang ditanam didalam tanah.

Pada titik stop kontak , titik sebelah kiri merupakan titik saluran phase , dan sebelah kanan sebagai titik saluran Netral. Sedangkan grounding terhubung di posisi yang tengah.

Gambarnya terlihat dibawah ini

Pada gambar dibawah menunjukkan suatu instalasi sederhana , dimana kabel yang berwarna biru menunjukkan saluran kabel Netral , yang berwarna hitam sebagai saluran phase dan kabel warna hijau sebagai saluran grounding.
