CARA PASANG ELCB DAN MCB

MCB (Miniature Circuit Breaker) adalah salah satu komponen instalasi listrik rumah yang memiliki peran sangat penting. MCB ini berfungsi sebagai sistem proteksi di dalam instalasi listrik jika terjadi beban berlebih serta hubung singkat arus listrik atau korsleting.

Kegagalan fungsi MCB akan berisiko menimbulkan hal-hal yang tak diinginkan misalnya terjadi percikan api akibat hubung singkat yang pada akhirnya dapat menimbulkan kebakaran.

Pada instalasi listrik rumah, MCB ini terpasang di kWh meter listrik PLN serta di Box mcb.

Jadi secara ringkas MCB berfungsi sebagai pemutus  arus lebih disaat terjadi over load dan pengaman hubung singkat .

Cara Kerja

Bila ada arus yang melebihi kapasitas MCB, komponen bimetal memanas dan memutuskan rangkaian kontaknya.

Selain MCB, ada juga ELCB yang memiliki peran penting dalam kelistrikan. ELCB adalah alat yang juga memiliki fungsi tidak jauh seperti MCB. Lantas apa sebenarnya fungsi ELCB ?

dan apa perbedaan ELCB dan MCB ?

ELCB

Alat pengaman yang berfungsi sebagai pendeteksi arus  bocor pada instalasi listrik. Alat ini tidak dilengkapi pengaman thermis dan magnetis sehingga perlu MCB dalam instalasinya.

Cara kerja

Dalam kondisi normal , arus yang mengalir pada penghantar phase dan netral seimbang. Bila seseorang tersengat arus listrik atau ada penghantar phase yang terhubung ke ground, akan ada arus tambahan yang mengalir ke tanah. Ketidak seimbangan arus ini menyebabkan relay bekerja dan ELCB memutus rangkaian.

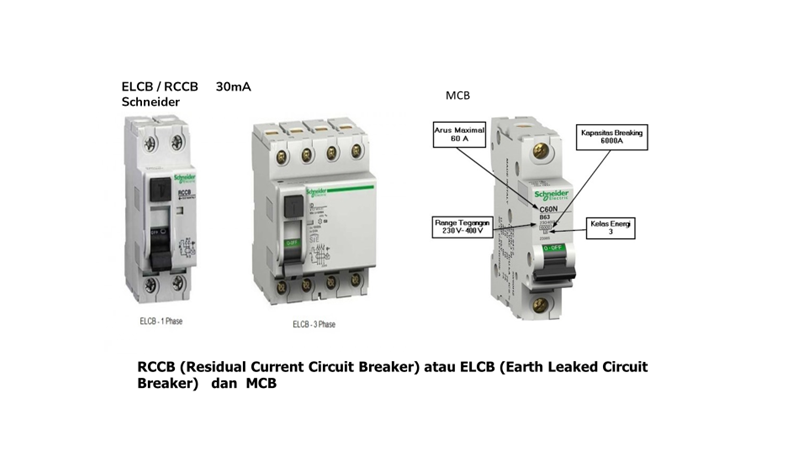

Gambar diatas menunjukkan bentuk fisik dari ELCB dan MCB. Perbedaan yang bisa dilihat terletak pada jumlah terminalnya. Pada ELCB terdapat terminal fasa dan Netral. Sedangkan pada MCB hanya ada terminal fasa saja, walauoun ada juga MCB yang memiliki 2 terminal, tapi jarang digunakan.



Gambar diatas berikutnya menunjukkan ELCB 1 fasa dan 3 fasa , sedangkan sebelah kanan sendiri adalah gamar MCBbeserta informasi spesifikasinya .

Secara sistem , ELCB melindungi area instalasi yang berada dibawahnya , seperti yang ditunjukkan gabar diatas. ELCB melindungi sejumlah group MCB yang dinaunginya. Tiap tiap MCB mewakili group instalasi yang diproteksi oleh MCB tersebut. dalam contoh gambar diatas terdapat 5 group MCB.



Lokasi penempatan ELCB diperlihatkan pada gambar diatas. Setelah MCB bawaan KWH meter dipasang ELCB. Selanjutnya keluaran ELCB masuk ke group MCB . Bisa diperhatikan disini, posisi terminal ELCB, saluran masuknya harus dari atas, sedangkan saluran keluarnya berada dibawah. Jadi tidak boleh terbalik.

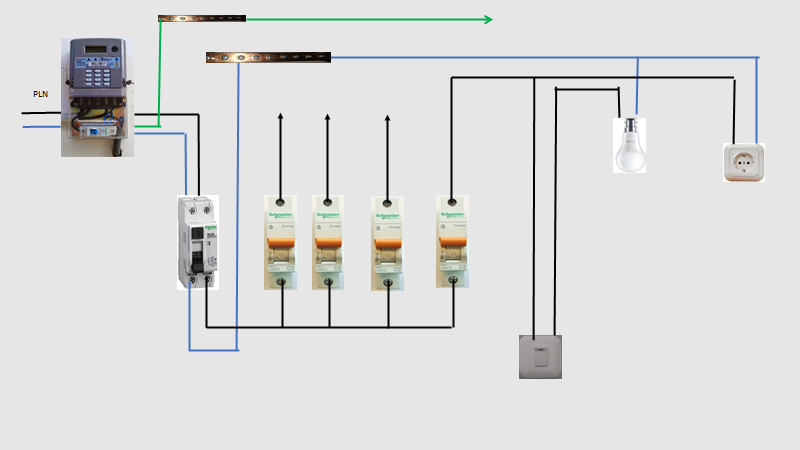

Berikutnya adalah gambar instalasi yang terhubung dalam hal ini kita ambil contoh salah satu keluaran MCB cabang yang melayani saklar lampu dan stop kontak. Perhatikan posisi penghantar fasa yang berwarna hitam, netral yang berwarna biru dan arde yang berwarna hijau.

Sebagai tambahan gambaran penjelasan bisa dilihat pada gambar diatas, yang menunjukkan komponen komponen berada pada peralatan box MCB. Kabel NYM sebanyak 2 buah sebagai contoh gambaran yang mewakili 2 group MCB. Kabel tersebut menunjukkan saluran instalasi rumah yang menuju ke beban peralatan listrik, bisa berupa stop kontak , lampu , saklar dan sebagainya.

Demikian pembaca sekalian , semoga bermanfaat.
