Fungsi Capacitor Pada Pompa Air

Fungsi kapasitor di pompa air

Pada mesin pompa air terdapat satu kapasitor yang berfungsi untuk proses starting pada saat mesin dihidupkan, pada saat starting, motor memerlukan energi yang cukup besar untuk menghasilkan energi putar, maka sebagian arus listriknya dipasok dari kapasitor sehingga beban motor menjadi ringan saat starting.



Capacitor pada Motor 1 Phase

Stator motor capasitor ini  terdiri dari 2 kumparan. Satu kumparan utama dan satu kumparan bantu.

Kapasitor dihubungkan secara seri dengan kumparan bantu dan paralel dengan kumparan utama.

Fungsi dari kapasitor  adalah untuk memperbesar  torsi start awal , mengurangi arus start awal motor,

dan mempertajam pergeseran beda fasa antara belitan utama dan belitan bantu hingga mendekati 90⁰.

perhatikan gambar wiring diatas, untuk mendapatkan putaran searah jarum jam , posisi belitan bantu dirangkai seperti diatas. perhatikan perbedaan wiring bila menginginkan arah putaran yang berlawanan jarum jam, seperti yang terdapat pada gambar wiring dibawah.



                                           Arah Putaran Berlawanan arah jarum jam



Gambar diatas adalah contoh wiring diagram dari pompa air 1 phase. saklar yang biasa digunakan untuk menghidupkan dan mematikan lampu , bisa digunakan untuk mematikan dan menghidupkan pompa air. MCB yang digunakan bisa berdiri sendiri atau digabung dengan penggunaan bebabn yang lain.

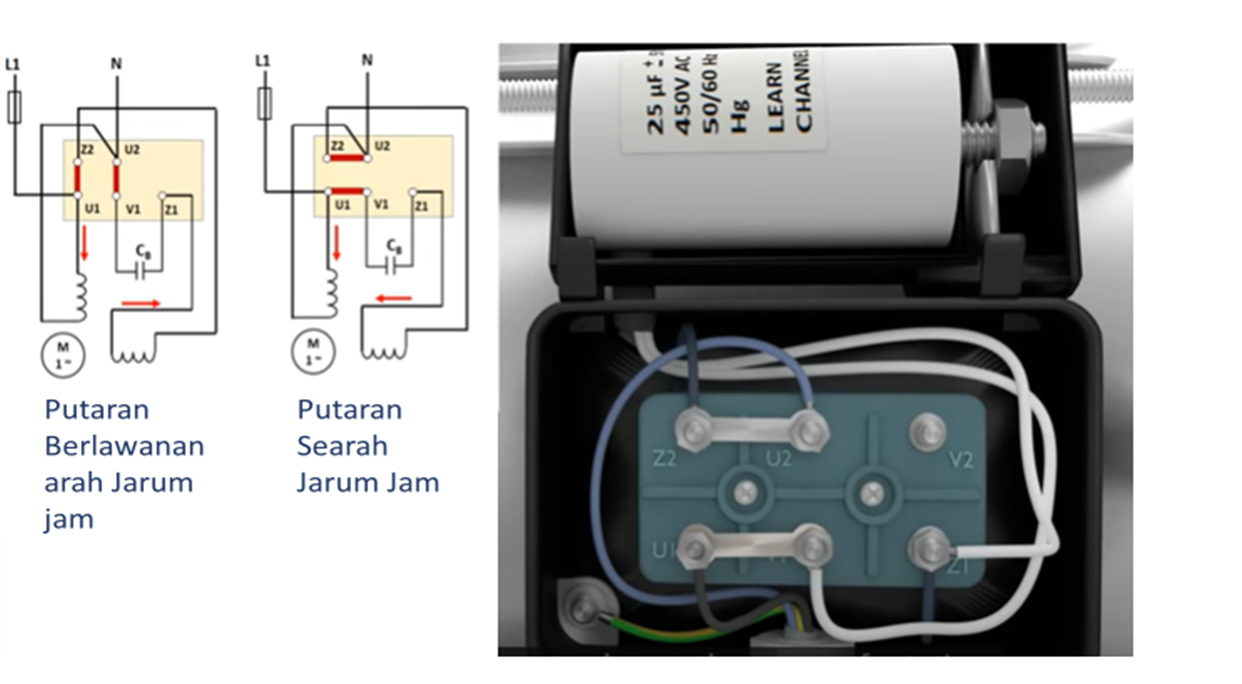

Wiring diagram yang lebih jelas bisa dilihat pada gambar diatas . perhatikan perbedaan koneksi dari wiring untuk arah putaran berlawanan jarun jam dan arah putaran searah jarum jam.

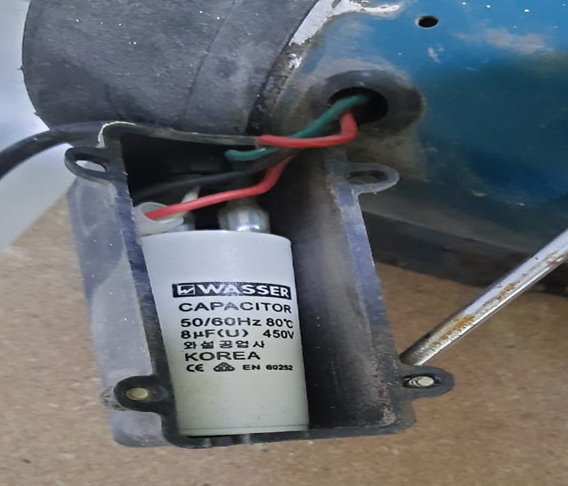

gambar diatas menunjukkan contoh letak capacitor pada pompa air.

Kapasitor akan mengalami kerusakan seiring dengan waktu pemakaian, dalam hal ini fungsi kapasitor akan mengalami penurunan seperti tidak dapat menyimpan arus listrik lagi, dampak dari kerusakan ini , motor atau pompa air tidak dapat berputar pada saat mesin dihidupkan, mesin dapat berputar jika dibantu menggunakan tangan, kalau kondisinya seperti ini, sudah saatnya kapasitor tersebut diganti dengan yang baru.

Besaran kapasitor yang digunakan pada mesin pompa air umumnya ada pada kisaran  4 sd 16 micro Farad.
